卧式钢卷吊具的钳腿设计

    卧式钢卷吊具广泛应用于钢厂, 用于搬运各种冷热轧的半成品及成品钢卷, 属于冶金行业中的特种起重设备。

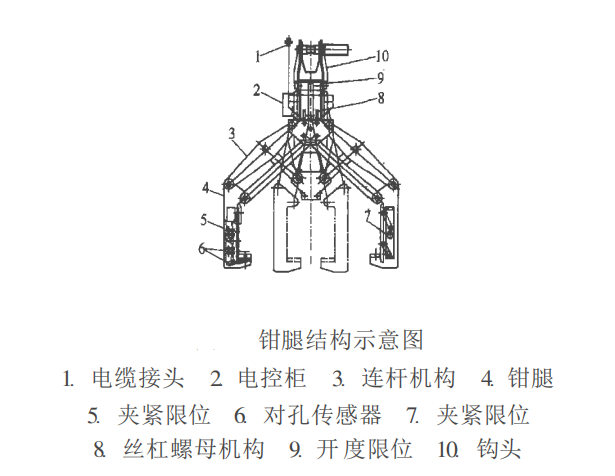

    卧式钢卷吊具吊具主要由钩头、 丝杠螺母、 四连杆机构以及钳腿等组成。钳腿是吊具的执行元件 , 承受吊具工作过程中的全部载荷, 是吊具最重要元件之一。尽管卧式钢卷吊具种类较多, 结构比较复杂 ,但钳腿的结构形式基本相同, 因此对钳腿受力分析计算对于卧式钢卷吊具具有普遍意义。钳腿设计主要考虑3 个因素:

(1)钳腿任意位置的应力小于屈服极限 σs , 需满足强度要求。

(2)钳腿应变须控制在合理范围内 , 需满足刚度要求。

(3)在满足强度和刚度条件的前提下, 钳腿重量尽量轻。
