立式钢卷吊具的夹取原理

浏览数量:3     作者:本站编辑     发布时间: 2019-02-28      来源:本站

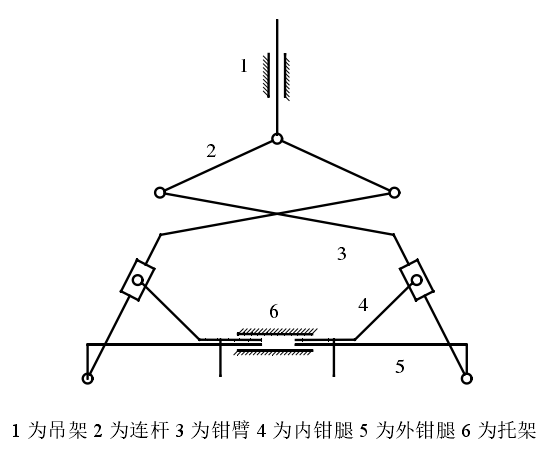

    以双臂立式钢卷吊具为例,具有左右对称机构。其构成以右侧为例,主要为吊架、连杆、钳臂、内钳腿、外钳腿和托架等构成。

QQ截图20190228150342

    吊具起吊钢卷前,起重装置与吊架连在一起,由起重装置带动吊具的升降。吊具是通过内外钳臂对钢卷的内外壁施加水平方向的夹紧力,然后给吊架提供一个向上的提升力来搬运钢卷的。双臂立式钢卷吊具的结构简单,利用机械杠杆原理,提供夹紧力和提升力。


    吊具被提起时,会自动夹紧钢卷,通过摩擦力提起钢卷。具体过程如下:


    (1)当吊架被向上提起,提升力小于吊具自重时,在吊具自身重力的作用下,外钳腿向内移动。同时在外钳腿的带动下,内钳腿向外运动,直到内外钳腿夹紧钢。可见,较高自重的托架可以在夹紧过程中,为吊具提供最初的夹紧力。


    (2)提升力大于吊具自重后,此时吊具对钢卷有一定的夹紧力,在吊具和钢卷间产生摩擦力,摩擦力随着提升力的增大而增大,直到提起钢卷。此外,托架可以保持内外钳腿在一个水平面上运动,不会导致内外钳腿的错位。同时能够让吊具稳定的摆放在钢卷上。


    吊具和钢卷运到指定位置放置时,钢卷接触地面,吊具在吊架、连杆和钳臂重力的作用下,外钳腿向外移动,内钳腿向内移动,松开钢卷。
